Shenzhen Jingji Technology Co., Ltd.

Δύο ταχύτητες αλυσίδας μεταγωγικής γραμμής, αυτοματοποιημένη γραμμή παραγωγής συναρμολόγησης για εργαστήριο

Λεπτομέρειες:
Τόπος καταγωγής: Σεν Ζεν Κίνα
Μάρκα: Kutede
Πιστοποίηση: ISO
Αριθμό μοντέλου: JS-BS008
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 Σετ
Τιμή: Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: Χαρτοκιβώτια/Υφαντή τσάντα/Ξύλινη θήκη/Παλέτα
Χρόνος παράδοσης: 15-25 εργάσιμες ημέρες μετά την παραλαβή της κατάθεσης (Η πραγματική κατάσταση σύμφωνα με την ποσότη
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 300 σετ ανά στόμα
  • Λεπτομερής ενημέρωση
  • Περιγραφή προϊόντων

Λεπτομερής ενημέρωση

Υλικό: Βιομηχανικό πλαίσιο προφίλ αλουμινίου, αλυσίδα διπλής ταχύτητας, αντιστατικός ιμάντας PVC Μέγεθος: Προσαρμοσμένο συνολικό μήκος / πλάτος γραμμής / ύψος εργασίας (προσαρμόσιμο)
Αντιστατικό: Αντιστατική πράσινη πλαϊνή ζώνη & αντιστατικό διάφραγμα, αντίσταση επιφάνειας 10^6~10^9Ω Χωρητικότητα φορτίου: Προσαρμοσμένο φορτίο ανά παλέτα, μέγιστο προαιρετικό 200 κιλά
Ταχύτητα: 0,5~15m/min, ρυθμιζόμενο από μετατροπέα συχνότητας Εφαρμογή: Ηλεκτρονικά 3C, οικιακή συσκευή, εργαστήριο συναρμολόγησης μπαταριών νέας ενέργειας
Επισημαίνω:

Αλυσίδα διπλής ταχύτητας 0

,

5-15μ/λεπτό

,

Χωρητικότητα φορτίου 200kg ανά παλέτα

Περιγραφή προϊόντων

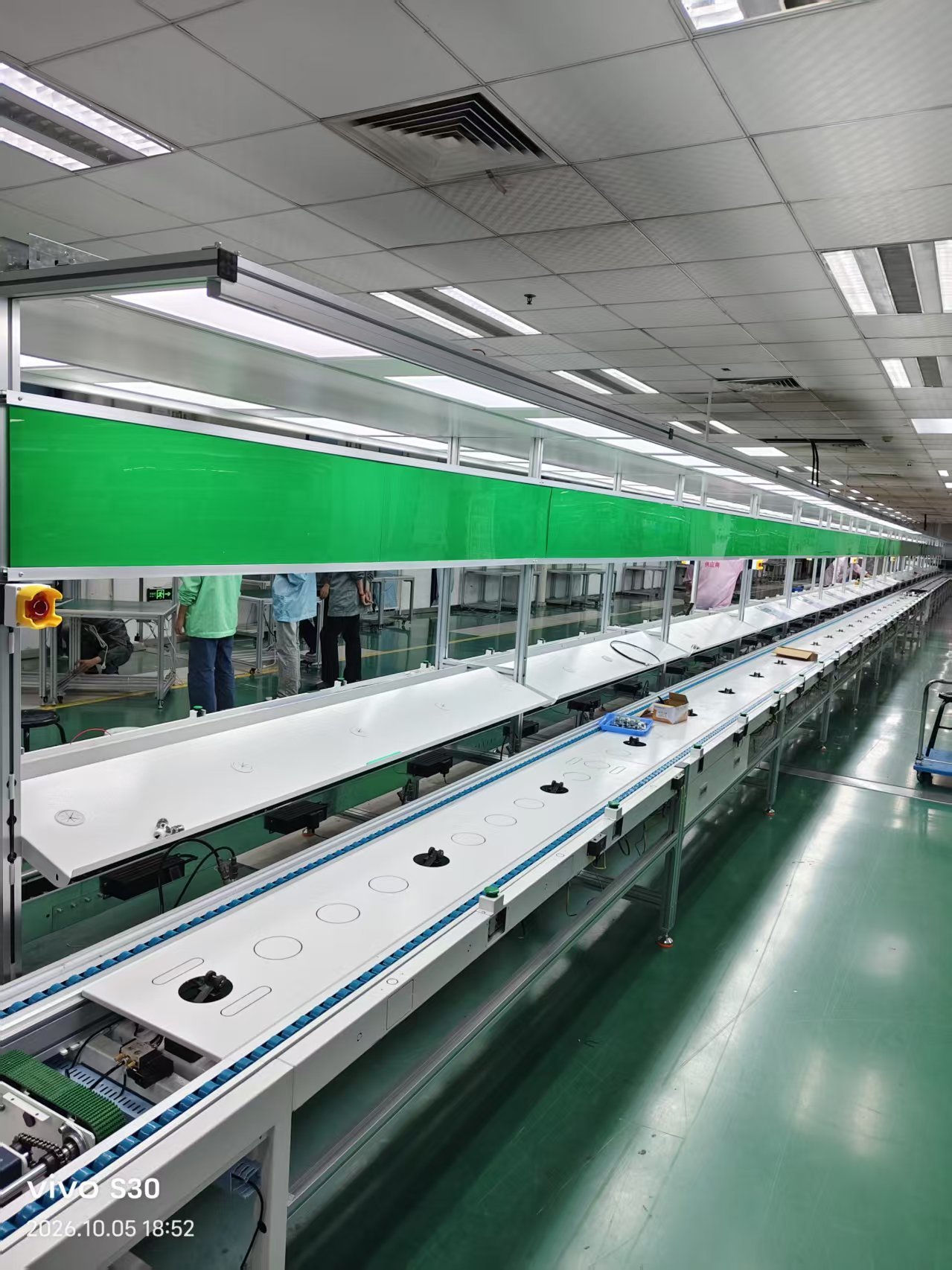

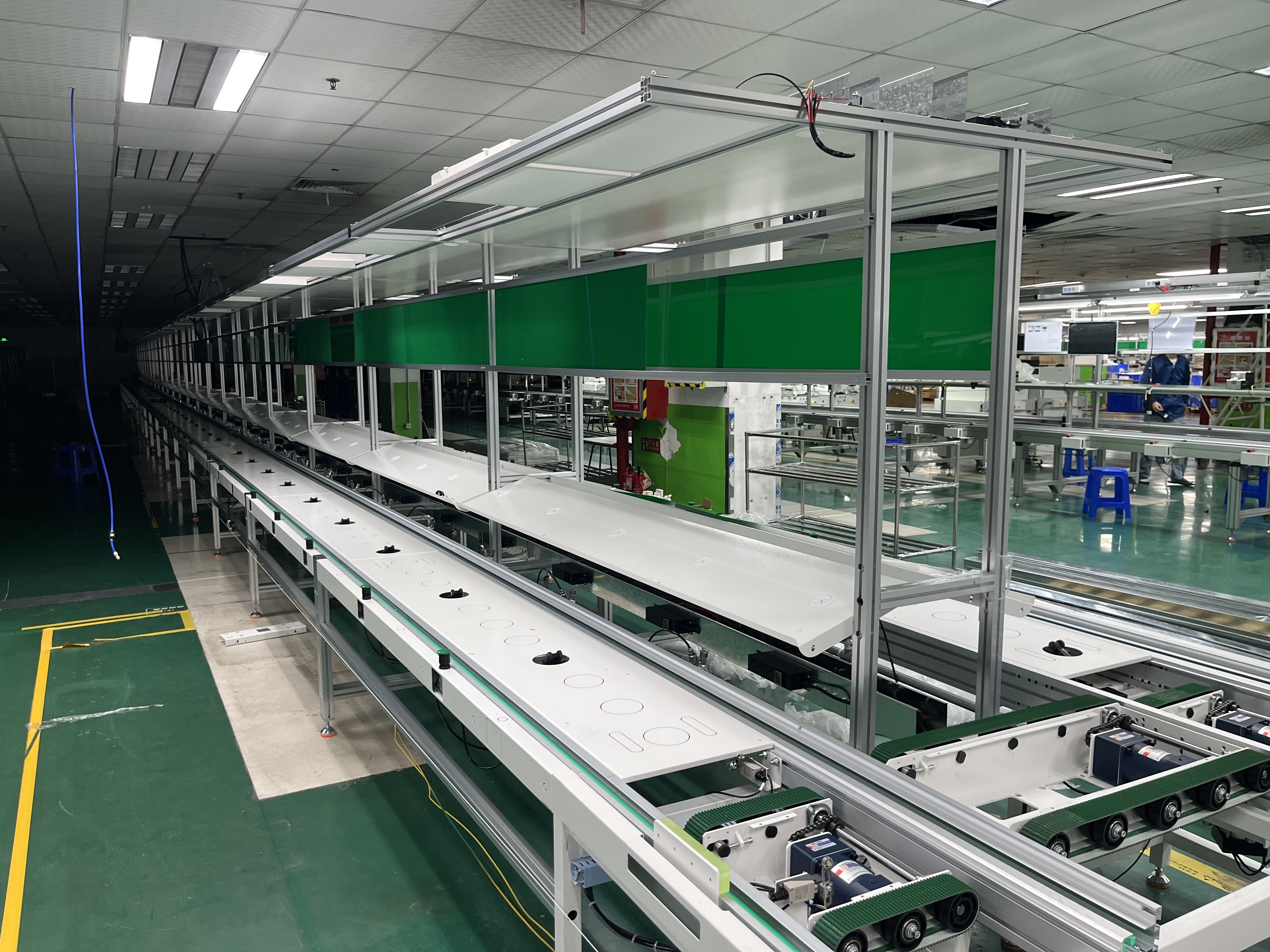

Η γραμμή μεταφορέα διπλής ταχύτητας JS-BS008 είναι μια ευρέως χρησιμοποιούμενη μη τυποποιημένη αυτοματοποιημένη γραμμή συναρμολόγησης κυκλοφορίας, ειδικά σχεδιασμένη για συνεχή συναρμολόγηση προϊόντων στο εργαστήριο, δοκιμές απόδοσης, δοκιμές γήρανσης, κυκλοφορία τελικών προϊόντων και εκφόρτωση. Ο κύριος σκελετός υιοθετεί βαριάς χρήσης βιομηχανικό προφίλ αλουμινίου, σταθερό και ανθεκτικό στη διάβρωση, εύκολο στη συναρμολόγηση και την επαναδιάταξη όταν αλλάζει το εργαστήριό σας. Ο πυρήνας μεταφοράς είναι αλυσίδα διπλής ταχύτητας (αναλογία ταχύτητας 2,5 φορές), η παλέτα του τεμαχίου κινείται ταχύτερα από την ίδια την αλυσίδα, χαμηλή τριβή, χαμηλός θόρυβος λειτουργίας, σταθερή λειτουργία για συνεχή παραγωγή 24 ωρών.

Η επιφάνεια της πλευράς της γραμμής είναι εξοπλισμένη με αντιστατική πράσινη ζώνη/αντιστατικό διάφραγμα, απελευθερώνει αποτελεσματικά τον στατικό ηλεκτρισμό, αποτρέπει τη ζημιά ηλεκτρονικών εξαρτημάτων που προκαλείται από στατική εκκένωση, ιδανικό για εργαστήρια συναρμολόγησης ηλεκτρονικών, μπαταριών λιθίου, οικιακών συσκευών και 3C.

Αυτή η γραμμή παραγωγής μπορεί να κατασκευαστεί σε γραμμικό τύπο ή σε τύπο κυκλοφορίας κλειστού βρόχου. Μπορούμε να προσθέσουμε προαιρετικά αξεσουάρ: πνευματικό στοπ, μηχανή ανύψωσης και μεταφοράς, μηχανισμό ανύψωσης και περιστροφής, φωτισμό εργαστηρίου LED, πρίζα, σχάρα ανάρτησης εργαλείων, αντιστατικό πάγκο εργασίας, προστατευτικό κιγκλίδωμα. Το πλάτος της γραμμής, το συνολικό μήκος, το ύψος εργασίας, η χωρητικότητα φορτίου, η ταχύτητα λειτουργίας υποστηρίζουν πλήρη προσαρμογή.

Ανάλυση Κύριας Δομής

  1. Σκελετός: Βιομηχανικό προφίλ αλουμινίου, επιφανειακά ανοδιωμένο, ανθεκτικό στις γρατζουνιές, εύκολο στη σύνδεση.
  2. Μέσο Μεταφοράς: Πλαστική αλυσίδα διπλής ταχύτητας + μεταλλικός κύλινδρος, αναλογία ταχύτητας 2,5Χ.
  3. Πλευρική Προστασία: Αντιστατική πράσινη ζώνη PVC / αντιστατικό διάφραγμα, αντίσταση επιφάνειας 10^6~10^9 Ω.
  4. Σύστημα Κίνησης: Μειωτήρας γραναζιών, ρυθμιζόμενη ταχύτητα μέσω μετατροπέα συχνότητας.
  5. Σύστημα Ελέγχου: Έλεγχος PLC + αισθητήρα, αυτόματη στάση, τοποθέτηση, ανύψωση και μεταφορά.
  6. Παλέτα Εργασίας: Αντιστατική παλέτα, προσαρμοσμένο μέγεθος βάσει των διαστάσεων του προϊόντος σας.

Παρέχουμε πλήρη υπηρεσία: συμβουλευτική διάταξης στο χώρο, σχεδιασμός 3D CAD, παραγωγή, προ-δοκιμή εργοστασίου, εγκατάσταση στο χώρο, θέση σε λειτουργία και συντήρηση μετά την πώληση. Στείλτε το μέγεθος του προϊόντος σας, το βάρος και τη διάταξη του εργαστηρίου, θα κάνουμε προσαρμοσμένη λύση για εσάς.

Υπηρεσία Διάταξης Γραμμής & Εγκατάστασης

Οι γραμμές αλυσίδας διπλής ταχύτητας σχεδιάζονται γύρω από τον χρόνο takt, το μέγεθος της παλέτας και τον αριθμό των σταθμών, και το δωρεάν σχέδιο δείχνει το μήκος του βρόχου, τη διαδρομή επιστροφής της παλέτας, το ύψος εργασίας και τη θέση του πίνακα ελέγχου. Ο σκελετός από προφίλ αλουμινίου είναι βιδωτός, έτσι οι σταθμοί προστίθενται ή αφαιρούνται μετά την εγκατάσταση, με υποστήριξη απομακρυσμένης θέσης σε λειτουργία.

Διαμόρφωση Ταχύτητας, Κίνησης & Φορτίου

Ο έλεγχος μεταφορέα μεταβλητής ταχύτητας από 0,5 έως 15 m/min χρησιμοποιεί μεταφορέα με μειωτήρα και έλεγχο μετατροπέα συχνότητας, και οι κύκλοι μεταφορέα χρόνου takt ή μεταφορέα λειτουργίας παλμών ρυθμίζονται στον πίνακα ελέγχου PLC. Κάθε παλέτα φέρει έως και 200 kg με ισχύ κινητήρα κίνησης προσαρμοσμένη στον αριθμό των παλετών.

Λειτουργία, Συντήρηση & Ενεργειακή Χρήση

Η αντιστατική πλευρική ζώνη και το διάφραγμα διατηρούν τη γραμμή σε χαμηλό επίπεδο θορύβου μεταφορέα, με ενεργειακά αποδοτικό κινητήρα που παρέχει χαμηλή κατανάλωση ενέργειας. Ο εύκολος στη συντήρηση σχεδιασμός του μεταφορέα καλύπτει τη ρύθμιση της τάσης της αλυσίδας, την αντικατάσταση της παλέτας και τη διαθεσιμότητα ανταλλακτικών για συνδέσμους αλυσίδας, παλέτες και αισθητήρες.

Πιστοποίηση, Εγγύηση & Ανταλλακτικά

Η γραμμή παράγεται σύμφωνα με σύστημα ποιότητας ISO με αναφορές αντίστασης αντιστατικής ζώνης και ηλεκτρικές δηλώσεις που παρέχονται. Μια εγγύηση 12 μηνών καλύπτει τον σκελετό, την αλυσίδα, τον κινητήρα κίνησης και τον πίνακα ελέγχου, με υποστήριξη απομακρυσμένης ρύθμισης.

Χρόνος Παράδοσης, Όροι Παραγγελίας & Συσκευασία

Ελάχιστη παραγγελία 1 σετ, διαθέσιμη προσαρμογή ενός σετ και επωνυμία γραμμής μεταφορέα OEM. Χρόνος παράδοσης 15-20 ημέρες με μηνιαία παραγωγική ικανότητα 300 σετ, υποστήριξη επείγουσας παραγγελίας κατόπιν αιτήματος. Συσκευασία εξαγωγής σε ξύλινη θήκη και φόρτωση εμπορευματοκιβωτίου από τη δική μας γραμμή παραγωγής.

Εφαρμογή & Καταλληλότητα Κλάδου

Κατάλληλο για γραμμή συναρμολόγησης ηλεκτρονικών 3C παραγωγής takt, γραμμή συναρμολόγησης οικιακών συσκευών τελικής συναρμολόγησης, γραμμή συναρμολόγησης νέας ενέργειας κατασκευής μονάδων μπαταριών και γραμμή παραγωγής ημιαγωγών μεταφοράς παλετών.

Διαμόρφωση Σταθμού Εργασίας & Εργονομίας

Κάθε σταθμός κατασκευάζεται ως χειροκίνητο κελί με μπάρες γραμμής συναρμολόγησης φωτισμού LED, σταθμό εργασίας ανεμιστήρα ψύξης, λωρίδα πρίζας, στήριγμα δοχείου ανταλλακτικών και ράγα ανάρτησης εργαλείων τοποθετημένα στον σκελετό προφίλ. Το ύψος εργασίας ρυθμίζεται για εργονομική στάση γραμμής συναρμολόγησης και μπορεί να ρυθμιστεί μέσω των ποδιών του μεταφορέα ρυθμιζόμενου ύψους.

Προστασία Ασφαλείας & Ενσωμάτωση Γραμμής

Η επιστροφή της αλυσίδας και η διαδρομή της παλέτας καλύπτονται από πάνελ μεταφορέα προστατευτικού κιγκλιδώματος και ημι-κλειστό σχεδιασμό μεταφορέα, με προστασία από σημεία τσιμπήματος στα άκρα μεταφοράς και κουμπιά έκτακτης ανάγκης μεταφορέα στον πίνακα ελέγχου PLC και σε κάθε σειρά σταθμών. Η γραμμή παρέχει καλωδίωση διεπαφής smema, σύνδεση σωλήνων lean για πλευρικούς πάγκους, και μπορούν να παρασχεθούν τεκμηρίωση μεταφορέα πιστοποιημένη κατά CE.
