Περιγραφή προϊόντων

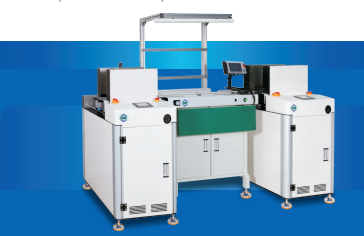

Αυτός ο αυτόματος φορτωτής & εκφορτωτής τύπου πτώσης CHT-CVP-600LD, γνωστός και ως PCB Destacker, είναι ένας απαραίτητος εξοπλισμός αυτοματισμού που ταιριάζει με τη γραμμή παραγωγής SMT. Πραγματοποιεί αυτόματη φόρτωση και λήψη ακατέργαστων πλακετών PCB, αντικαθιστώντας σε μεγάλο βαθμό τη χειροκίνητη τροφοδοσία και συλλογή πλακετών, μειώνοντας το κόστος εργασίας και τον κίνδυνο μόλυνσης από γρατζουνιές PCB.
Το μηχάνημα υιοθετεί σύστημα αυτόματου ελέγχου PLC με πίνακα λειτουργίας κουμπιών μάρκας Fuji, απλή λειτουργία και σταθερή λογική προγράμματος. Το κύριο σώμα χρησιμοποιεί δομή πλαισίου από παχύρρευστο λαμαρίνα, συμπαγές και ανθεκτικό, καλή αντίσταση κραδασμών, μεγάλη διάρκεια ζωής υπό συνεχή λειτουργία εργαστηρίου 24 ωρών. Δύο προαιρετικές λειτουργίες εργασίας: λειτουργία διέλευσης και λειτουργία πτώσης πλάκας, οι χρήστες μπορούν να αλλάζουν ελεύθερα σύμφωνα με διαφορετικές τεχνολογίες παραγωγής και τύπους PCB.
Η λεπίδα ώθησης πλακέτας είναι κατασκευασμένη από υλικό χάλυβα τιτανίου, με ισχυρή ελαστικότητα, δεν παραμορφώνεται εύκολα, η οποία μπορεί να διαχωρίσει απαλά τις στοιβαγμένες ακατέργαστες πλακέτες χωρίς να καταστρέψει το χάλκινο φύλλο και την επιφάνεια του PCB. Υποστηρίζει τυπική επικοινωνία σήματος SMEMA, μπορεί να συνδεθεί απρόσκοπτα με εκτυπωτή οθόνης, μηχανή τοποθέτησης SMT, μηχανή επιθεώρησης AOI και άλλο εξοπλισμό SMT ανάντη & κατάντη, πραγματοποιώντας πλήρως αυτόματη σύνδεση ολόκληρης της γραμμής παραγωγής.
Το μηχάνημα είναι εξοπλισμένο με αντιστατικό ιμάντα μεταφοράς, διαχέει αποτελεσματικά τον στατικό ηλεκτρισμό που παράγεται κατά τη μεταφορά PCB, αποφεύγει την ηλεκτροστατική ζημιά σε πλακέτες κυκλωμάτων, κατάλληλο για επεξεργασία ευαίσθητων ηλεκτρονικών ακατέργαστων πλακετών.
Βασικές Τεχνικές Παράμετροι
- Χρόνος κύκλου τροφοδοσίας PCB: περίπου 6 δευτερόλεπτα, προσαρμόσιμος σύμφωνα με τις απαιτήσεις του πελάτη
- Μέγιστη χωρητικότητα πλακέτας: 200 τεμ. (για ακατέργαστο PCB πάχους 1,6 mm)
- Τροφοδοτικό: 220V AC, μονοφασικό, μέγιστο 1500VA
- Απαίτηση αέρα: 4~6 bar, μέγιστο 30 L/min
- Εύρος πάχους PCB: 0,6mm ~ 4,0mm
- Ύψος μεταφοράς: 900±20mm, τυπικό ύψος γραμμής SMT
- Κατεύθυνση μεταφοράς πλακέτας: L-R / R-L προαιρετικό
- Συνολικό βάρος: 295kg
- Εξωτερική διάσταση: L1690 * W900 * H1170mm
Σενάρια Εφαρμογής
Χρησιμοποιείται ευρέως στη φόρτωση & συλλογή ακατέργαστων πλακετών PCB σε εργαστήρια συναρμολόγησης SMT καταναλωτικών ηλεκτρονικών, ηλεκτρονικών αυτοκινήτων, μονάδων επικοινωνίας, πλακετών τροφοδοσίας. Υποστηρίζει προσαρμοσμένη τροποποίηση στο μέγεθος του μηχανήματος, αντιστατική βαθμίδα, διαμόρφωση αισθητήρων, δομή προστασίας ασφαλείας, μήκος μεταφορέα και αναβάθμιση λειτουργίας.
Υπηρεσία Διάταξης Γραμμής & Εγκατάστασης
Οι μονάδες φορτωτή και εκφορτωτή ταιριάζουν με το εύρος μεγέθους PCB σας, την προδιαγραφή του περιοδικού και το σημείο σύνδεσης SMEMA, και παρέχουμε ένα δωρεάν σχέδιο που δείχνει το ύψος σύνδεσης και τη διεπαφή σήματος με γειτονικά μηχανήματα SMT. Οι μονάδες φτάνουν συναρμολογημένες και τίθενται σε λειτουργία συνδέοντας το τροφοδοτικό και το καλώδιο SMEMA.
Διαμόρφωση Ταχύτητας, Κίνησης & Φόρτωσης
Ένας μεταφορέας με μειωτήρα και έλεγχο inverter παρέχει μεταφορά μεταφορέα μεταβλητής ταχύτητας για πλακέτες 0,6 έως 4,0 mm, με ισχύ κινητήρα κίνησης ρυθμισμένη για το βάρος του περιοδικού. Οι λειτουργίες πτώσης πλάκας και διέλευσης λειτουργούν ως κύκλοι μεταφορέα λειτουργίας παλμού συγχρονισμένοι με τη γραμμή.
Λειτουργία, Συντήρηση & Χρήση Ενέργειας
Η λειτουργία της μονάδας είναι χαμηλού θορύβου βαθμίδας μεταφορέα, με ενεργειακά αποδοτικό κινητήρα που δίνει χαμηλή κατανάλωση ενέργειας σε βάρδιες. Ο σχεδιασμός του μεταφορέα εύκολης συντήρησης καλύπτει τη ρύθμιση της τάσης του ιμάντα, την γρήγορη αντικατάσταση του ιμάντα και τη διαθεσιμότητα ανταλλακτικών για ιμάντες, αισθητήρες και λεπίδες ωθητή.
Πιστοποίηση, Εγγύηση & Ανταλλακτικά
Το μηχάνημα παράγεται υπό σύστημα ποιότητας ISO με τυπική διεπαφή σήματος SMEMA, και παρέχονται ηλεκτρικές δηλώσεις συν ESD δεδομένα ιμάντα για έλεγχο και εκκαθάριση. Μια εγγύηση 12 μηνών καλύπτει το πλαίσιο, την κίνηση, τους αισθητήρες και την πλακέτα ελέγχου.
Χρόνος Παράδοσης, Όροι Παραγγελίας & Συσκευασία
Ελάχιστη παραγγελία 1 σετ, διατίθεται προσαρμογή ενός σετ και επωνυμία γραμμής μεταφορέα OEM. Χρόνος παράδοσης 15-20 ημέρες με μηνιαία παραγωγική ικανότητα 500 σετ, προμήθεια γραμμής συναρμολόγησης σύντομου χρόνου παράδοσης κατόπιν αιτήματος. Εξαγωγή σε ξύλινη θήκη και φόρτωση εμπορευματοκιβωτίου από τη δική μας γραμμή παραγωγής.
Εφαρμογή & Συμβατότητα με Κλάδους
Χρησιμοποιείται στην είσοδο και έξοδο μιας γραμμής συναρμολόγησης ηλεκτρονικών, πριν και μετά από έναν εκτυπωτή γραμμής παραγωγής ημιαγωγών, και σε κυψέλες SMT που τροφοδοτούν μια περιοχή δοκιμών γραμμής παραγωγής μπαταριών.
Διαμόρφωση Σταθμού Εργασίας & Εργονομίας
Η πλευρά λειτουργίας είναι διατεταγμένη με μπάρες γραμμής συναρμολόγησης φωτισμού LED, λωρίδα πρίζας και στήριγμα δοχείου ανταλλακτικών για περιοδικά, συν έναν προαιρετικό σταθμό εργασίας ανεμιστήρα ψύξης. Το ύψος εργασίας ρυθμίζεται ώστε να ταιριάζει με τον γειτονικό μεταφορέα για μια εργονομική διεπαφή γραμμής συναρμολόγησης, χρησιμοποιώντας τα πόδια μεταφορέα ρυθμιζόμενου ύψους.
Προστασία Ασφαλείας & Ενσωμάτωση Γραμμής
Οι περιοχές ανύψωσης περιοδικού και ωθητή προστατεύονται με πάνελ μεταφορέα προστατευτικού κιγκλιδώματος και καλύμματα προστασίας από πρεσάρισμα, συν έναν ημι-κλειστό σχεδιασμό μεταφορέα πάνω από τον ιμάντα, με κουμπιά διακοπής έκτακτης ανάγκης στον μπροστινό πίνακα. Η καλωδίωση διεπαφής SMEMA συνδέει τη μονάδα με μηχανήματα ανάντη και κατάντη, και είναι διαθέσιμες σημειώσεις ενσωμάτωσης ASRS.
