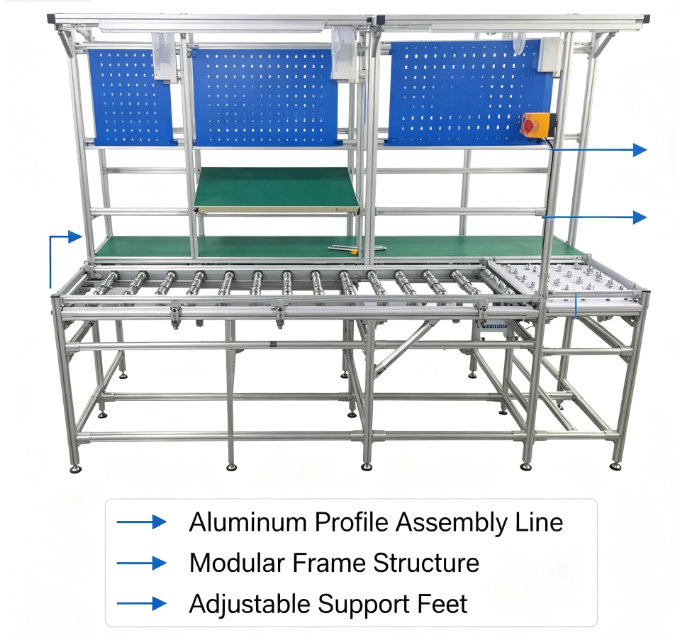

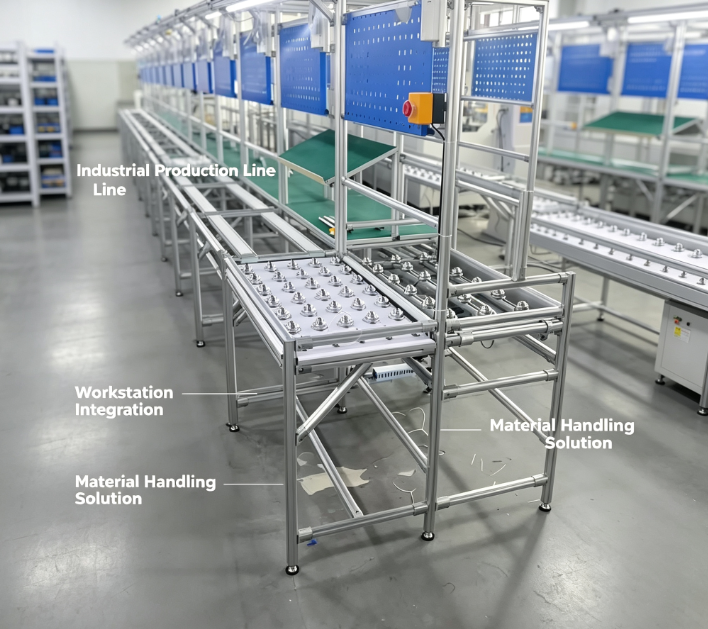

Η γραμμή συναρμολόγησης με σφαιρικά ρουλεμάν αλουμινίου JS-AL2026-BL01 είναι ένα αρθρωτό χειροκίνητο σύστημα σταθμού εργασίας συναρμολόγησης, ειδικά σχεδιασμένο για εργαστήρια ηλεκτρονικών, μικροσυσκευών και συναρμολόγησης εξαρτημάτων ακριβείας.
Η όλη δομή του πλαισίου κατασκευάζεται με βαρέως τύπου βιομηχανικό προφίλ αλουμινίου 4040. Το υλικό κράματος αλουμινίου διαθέτει υψηλή ακαμψία, αντοχή στη διάβρωση, χωρίς σκουριά, εύκολη κοπή και επανασυναρμολόγηση. Σε αντίθεση με τα συγκολλημένα ατσάλινα πλαίσια, η δομή προφίλ αλουμινίου δεν απαιτεί επεξεργασία βαφής. Οι πελάτες μπορούν να προσαρμόσουν, να επεκτείνουν ή να τροποποιήσουν τη διάταξη της γραμμής παραγωγής ανά πάσα στιγμή όταν αλλάζουν οι ανάγκες παραγωγής του εργαστηρίου. Όλες οι συνδέσεις χρησιμοποιούν τυπικούς συνδέσμους προφίλ αλουμινίου, σταθερούς και αξιόπιστους, εύκολης αποσυναρμολόγησης χωρίς ειδικό εξοπλισμό συγκόλλησης.

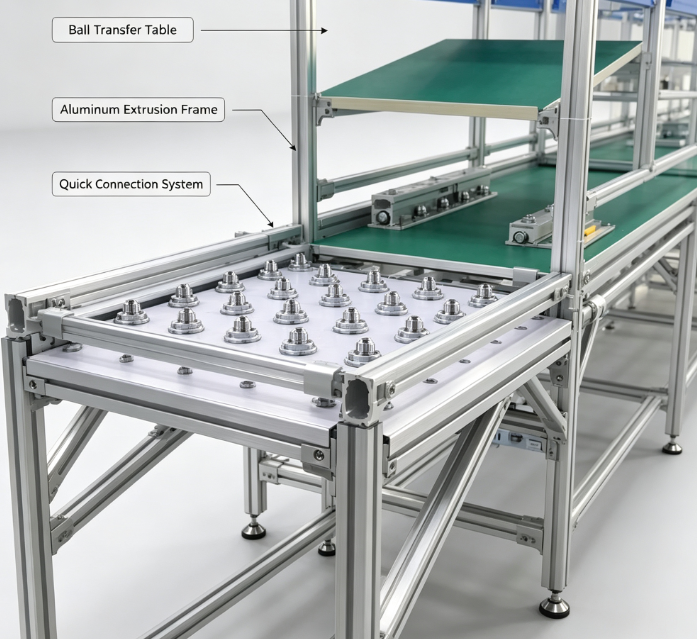

Ο μπροστινός σταθμός φόρτωσης υιοθετεί τραπέζι μεταφοράς σφαιρών με καθολικούς τροχούς σφαιρών ενσωματωμένους στην ατσάλινη πλάκα. Οι καθολικές σφαίρες επιτρέπουν στα τεμάχια εργασίας και στα εξαρτήματα να κινούνται ελεύθερα προς όλες τις κατευθύνσεις, έτσι ώστε οι χειριστές να μπορούν να σπρώχνουν και να περιστρέφουν τα προϊόντα αβίαστα χωρίς τριβή έλξης. Αυτός ο σχεδιασμός μειώνει σημαντικά την εργασία και αποφεύγει το ξύσιμο της επιφάνειας των τελικών προϊόντων. Η πλάκα σφαιρών μπορεί να αντικατασταθεί ξεχωριστά εάν υποστεί ζημιά, γεγονός που οδηγεί σε χαμηλό κόστος συντήρησης.
Το τμήμα μεταφοράς είναι εξοπλισμένο με υψηλής ποιότητας αντιστατική πράσινη ταινία μεταφοράς PVC. Η ταινία έχει μόνιμη αντιστατική απόδοση, αντίσταση επιφάνειας εντός 10^6~10^9 Ω, η οποία μπορεί να απελευθερώνει συνεχώς στατικό φορτίο που παράγεται κατά τη χειροκίνητη συναρμολόγηση. Αποτρέπει αποτελεσματικά τη ζημιά από ηλεκτροστατική εκκένωση (ESD) σε πλακέτες PCBA, τσιπ, αισθητήρες και άλλα ευαίσθητα ηλεκτρονικά εξαρτήματα. Η επιφάνεια της ταινίας είναι ανθεκτική στη φθορά, αντιολισθητική, αδιάβροχη και μπορεί να λειτουργεί σταθερά υπό συνεχή λειτουργία μεγάλης διάρκειας. Η ταχύτητα της ταινίας μπορεί να ρυθμιστεί από 0,1m/min έως 5m/min μέσω κινητήρα μεταβλητής συχνότητας σύμφωνα με τον χρόνο τακτ παραγωγής σας.
Κάθε θέση εργασίας είναι εξοπλισμένη με κάθετη μπλε διάτρητη πίσω πλάκα. Η πλάκα με τρύπες μπορεί να κρεμάσει γάντζους εργαλείων, δοχεία εξαρτημάτων, κάρτες οδηγιών λειτουργίας, λωρίδες πριζών και φωτιστικά. Το επικλινές πράσινο αντιστατικό ράφι πάνω από το σταθμό εργασίας είναι προορισμένο για την τοποθέτηση ημιτελών υλικών και βοηθητικών εργαλείων, εξοικονομώντας χώρο στην επιφάνεια εργασίας. Ένα κουτί κουμπιού έκτακτης ανάγκης είναι τοποθετημένο στο πλευρικό όρθιο. Πατήστε το κόκκινο κουμπί έκτακτης ανάγκης για να διακόψετε αμέσως την τροφοδοσία σε περίπτωση ανώμαλης λειτουργίας, για την προστασία της ασφάλειας των χειριστών και του εξοπλισμού.
Κάθε πόδι στήριξης είναι εφοδιασμένο με ρυθμιζόμενο κύπελλο ποδιού από νάιλον. Το κύπελλο ποδιού μπορεί να αντισταθμίσει την ανώμαλη επιφάνεια του εδάφους, να διατηρήσει ολόκληρη τη γραμμή παραγωγής οριζόντια και σταθερή, να αποτρέψει το κούνημα κατά τη διάρκεια του χειρισμού του προϊόντος.
Οι επιλογές προσαρμογής είναι πλήρως διαθέσιμες: συνολικό μήκος, πλάτος γραμμής, ύψος εργασίας, αριθμός σταθμών λειτουργίας μπορούν να τροποποιηθούν σύμφωνα με το σχέδιο του εργαστηρίου σας. Μπορούμε να προσθέσουμε φωτισμό σωλήνα LED, μονάδα τροφοδοσίας πολλαπλών πριζών, αντιστατικό λαστιχένιο χαλάκι, ράφι ολίσθησης υλικού, πλευρική προστατευτική πλάκα, διάβαση χωρίς εμπόδια, σύστημα γείωσης ESD και άλλα αξεσουάρ. Υποστηρίζουμε σχέδιο CAD πριν από την παραγωγή. Η ομάδα μηχανικών μας θα βελτιστοποιήσει τη διάταξη σύμφωνα με το μέγεθος του προϊόντος σας, τη ροή εργασίας και τον χώρο του εργοστασίου.
Αυτός ο σταθμός εργασίας συναρμολόγησης εφαρμόζεται ευρέως για συναρμολόγηση ηλεκτρονικών προϊόντων, συσκευασία μπαταριών, συναρμολόγηση οικιακών συσκευών, συσκευασία εξαρτημάτων υλικού, σταθμό εργαστηριακών δοκιμών, γραμμή διαλογής αποθήκης και άλλες χειροκίνητες διαδικασίες παραγωγής. Παρέχουμε υπηρεσία one-stop που περιλαμβάνει σχεδιασμό σχήματος, επιβεβαίωση σχεδίων, παραγωγή, καθοδήγηση εγκατάστασης επί τόπου και τεχνική υποστήριξη μετά την πώληση.
Διάταξη Γραμμής & Υπηρεσία Εγκατάστασης
Οι γραμμές μεταφοράς σφαιρών διατάσσονται σύμφωνα με τη ροή συναρμολόγησης και το σχέδιο δαπέδου σας, και ένα δωρεάν σχέδιο δείχνει το μήκος του σταθμού, το μέγεθος της πλάκας μεταφοράς σφαιρών, τη θέση του πίνακα εργαλείων και του κυπέλλου ποδιού. Οι τυπικοί σταθμοί 10 μέτρων συνδυάζονται σε μεγαλύτερες γραμμές, και η εγκατάσταση ανατίθεται εξ αποστάσεως.
Διαμόρφωση Ταχύτητας, Κίνησης & Φορτίου
Τα τροφοδοτούμενα τμήματα χρησιμοποιούν έλεγχο μεταφορέα μεταβλητής ταχύτητας με κινητήρα γραναζιού και έλεγχο μετατροπέα, ενώ οι χειροκίνητοι σταθμοί βασίζονται σε πλάκες μεταφοράς σφαιρών για ελεύθερη κίνηση. Κάθε σταθμός έχει ονομαστική χωρητικότητα 200 kg, και μπορεί να προστεθεί απελευθέρωση μεταφορέα με λειτουργία χτυπήματος στα σημεία επιθεώρησης.
Λειτουργία, Συντήρηση & Κατανάλωση Ενέργειας
Οι πλάκες μεταφοράς σφαιρών και η αντιστατική ταινία λειτουργούν σε μεταφορέα χαμηλού θορύβου, και η επιλογή ενεργειακά αποδοτικού κινητήρα διατηρεί χαμηλή κατανάλωση ενέργειας. Ο σχεδιασμός του μεταφορέα εύκολης συντήρησης παρέχει ρύθμιση τάσης της ταινίας, αντικατάσταση πλάκας χωρίς αποσυναρμολόγηση του πλαισίου και διαθεσιμότητα ανταλλακτικών για σφαίρες, πλάκες και διακόπτες.
Πιστοποίηση, Εγγύηση & Ανταλλακτικά
Η γραμμή παράγεται υπό σύστημα ποιότητας ISO 9001:2008 και πληροί τις απαιτήσεις RoHS, με πιστοποιητικά υλικών και εκθέσεις δοκιμών που εκδίδονται για έλεγχο. Μια εγγύηση 12 μηνών καλύπτει το πλαίσιο, τις μονάδες μεταφοράς σφαιρών και τα ηλεκτρικά αξεσουάρ με καθοδήγηση αναδιάταξης εξ αποστάσεως.
Χρόνος Παράδοσης, Όροι Παραγγελίας & Συσκευασία
Ελάχιστη παραγγελία 1 σετ, διαθέσιμη προσαρμογή ενός σετ και επωνυμία μεταφορέα OEM. Χρόνος παράδοσης 15-20 ημέρες με μηνιαία παραγωγική ικανότητα 500 σετ, υποστήριξη επείγουσας παραγγελίας κατόπιν αιτήματος. Εξαγωγή σε ξύλινη θήκη και φόρτωση σε κοντέινερ από τη δική μας γραμμή παραγωγής.
Εφαρμογή & Βιομηχανική Συμβατότητα
Εφαρμόζεται σε χειροκίνητους σταθμούς γραμμής συναρμολόγησης ηλεκτρονικών, τελική συναρμολόγηση οικιακών συσκευών, χειρισμό εξαρτημάτων ακριβείας και κυψέλες εργασίας γραμμής παραγωγής μπαταριών.
Διαμόρφωση Σταθμού Εργασίας & Εργονομίας
Οι σταθμοί μεταφοράς σφαιρών έρχονται με μπάρες γραμμής συναρμολόγησης φωτισμού LED, επιλογή σταθμού εργασίας ανεμιστήρα ψύξης, λωρίδα πρίζας, βάση δοχείου εξαρτημάτων και ράγα ανάρτησης εργαλείων στερεωμένη στο προφίλ 4040. Το ύψος εργασίας έχει ρυθμιστεί για εργονομική στάση γραμμής συναρμολόγησης, ρυθμιζόμενο μέσω των κυπέλλων ποδιών του μεταφορέα ρυθμιζόμενου ύψους.
Προστασία Ασφάλειας & Ενσωμάτωση Γραμμής
Τα άκρα του σταθμού φέρουν πλαίσια μεταφορέα προστατευτικού κιγκλιδώματος και ημι-κλειστό σχεδιασμό μεταφορέα πάνω από την κίνηση της ταινίας, με προστασία σημείων πρεσαρίσματος στην είσοδο της ταινίας και κουμπιά έκτακτης ανάγκης του μεταφορέα σε κάθε ομάδα σταθμών. Το υλικό σύνδεσης σωλήνων Lean συνδέει τα πλευρικά παγκάκια, η συμβατότητα με τους κυλινδρικούς ιμάντες καλύπτει τα ράφια τροφοδοσίας και είναι διαθέσιμη τεκμηρίωση μεταφορέα με πιστοποίηση CE.
