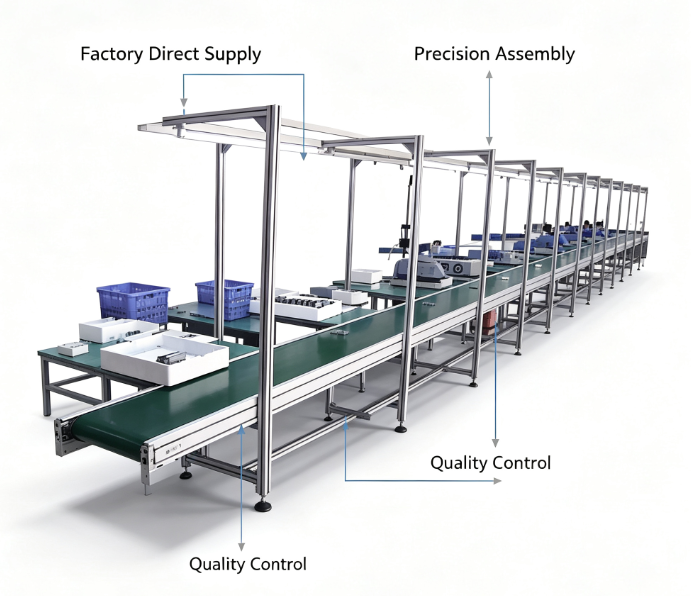

JJ-ESD600 ESD Αντιστατικός ιμάντας γραμμής συναρμολόγησης πάγκου εργασίας
Το JJ-ESD600 αντιστατικό σύστημα συναρμολόγησης ιμάντα είναι ένας αρθρωτός σταθμός παραγωγής ειδικά σχεδιασμένος για εργαστήρια ηλεκτρονικής παραγωγής. Συνδυάζει συνεχή μεταφορά υλικών με χειροκίνητους σταθμούς εργασίας, ευρέως χρησιμοποιούμενος για συναρμολόγηση ηλεκτρονικών ειδών ευρείας κατανάλωσης, συγκόλληση PCB, συναρμολόγηση μπαταριών λιθίου, επιθεώρηση εξαρτημάτων ακριβείας και συσκευασία τελικών προϊόντων.
Πλαίσιο & Δομή
Ολόκληρο το πλαίσιο υιοθετεί προφίλ βιομηχανικού κράματος αλουμινίου 4040, υψηλής ακαμψίας, αντιδιαβρωτικό και ανθεκτικό στη σκουριά. Ο αρθρωτός σχεδιασμός σύνδεσης επιτρέπει την ελεύθερη επέκταση ή συρρίκνωση ολόκληρης της γραμμής ανάλογα με τον χώρο του εργαστηρίου σας. Ρυθμιζόμενα ποδαράκια ύψους είναι εγκατεστημένα σε κάθε πόδι στήριξης, για να ισορροπούν τον εξοπλισμό σε ανώμαλο έδαφος, να μειώνουν τους κραδασμούς κατά τη λειτουργία. Η επιφάνεια του πλαισίου παραμένει λεία χωρίς αιχμηρές άκρες για να αποφευχθούν γρατζουνιές στους χειριστές ή στα εξαρτήματα.
Αντιστατικό σύστημα ιμάντα μεταφοράς
Ο ιμάντας μεταφοράς είναι υψηλής ποιότητας αντιστατικός ιμάντας PVC ESD. Η αντίσταση επιφάνειας του ελέγχεται εντός 10⁶~10⁹Ω, ο οποίος μπορεί να απελευθερώσει στατικό φορτίο με ασφάλεια και συνεχή ροή. Αποτρέπει ζημιές από ηλεκτροστατική εκκένωση (ESD) σε ευαίσθητα ηλεκτρονικά τσιπ, πλακέτες κυκλωμάτων και ηλεκτρονικά εξαρτήματα. Ο ιμάντας έχει καλή αντοχή στη φθορά, χαμηλό συντελεστή τριβής, δεν παραμορφώνεται εύκολα μετά από μακροχρόνια λειτουργία. Η τάση του ιμάντα μπορεί να ρυθμιστεί με τεντωτήρα για να αποφευχθεί η απόκλιση.
Κίνηση & Έλεγχος Ταχύτητας
Εξοπλισμένο με σύστημα κίνησης κινητήρα μετατροπής συχνότητας. Η ταχύτητα λειτουργίας του μεταφορέα μπορεί να ρυθμιστεί απείρως από 0 έως 5 m/min. Οι εργαζόμενοι του εργοστασίου μπορούν να ρυθμίσουν την ταχύτητα ώστε να ταιριάζει στον κύκλο παραγωγής σας, κατάλληλο για αργή συναρμολόγηση ακριβείας ή παραγωγή παρτίδων με μεσαία ταχύτητα. Ο κινητήρας χαμηλού θορύβου εξασφαλίζει ήσυχο περιβάλλον εργαστηρίου, θόρυβος λιγότερος από 60dB κατά την κανονική λειτουργία.
Διαμόρφωση Σταθμού Εργασίας
Κάθε θέση εργασίας είναι διαμορφωμένη για χειροκίνητη εργασία συναρμολόγησης. Το πάνω μέρος είναι εξοπλισμένο με ενσωματωμένο πλαίσιο φωτισμού LED για να παρέχει επαρκή απαλό φωτισμό για συγκόλληση, εγκατάσταση μικρών εξαρτημάτων και οπτική επιθεώρηση. Μπορούν να προστεθούν προαιρετικά αξεσουάρ: αντιστατικό τραπέζι εργασίας, σανίδα κρέμασης εργαλείων με πολλαπλές οπές, συρτάρι αποθήκευσης, πρίζα, σύνδεσμος σωλήνα αέρα, κουμπί έκτακτης ανάγκης, φωτοηλεκτρικός αισθητήρας, βάση κουτιού υλικών.
Υπηρεσία Προσαρμογής
Υποστηρίζουμε πλήρη προσαρμογή αυτής της γραμμής συναρμολόγησης: ✅ Προσαρμοσμένο συνολικό μήκος, πλάτος ιμάντα, ύψος πάγκου εργασίας ✅ Προσαρμοσμένοι σταθμοί εργασίας μονής / διπλής όψης ✅ Προσθήκη αντιστατικού τραπεζιού, ραφιών, ραφιών εργαλείων, πριζών ✅ Αλλαγή υλικού ιμάντα σε αντιστατικό ιμάντα EPU εάν χρειάζεται ✅ Προσαρμοσμένο χρώμα προφίλ αλουμινίου και πλαισίου ✅ Προσαρμοσμένες ειδικές λειτουργικές μονάδες για τη διαδικασία παραγωγής σας
Πλεονεκτήματα Προϊόντος
- Αξιόπιστη προστασία ESD, πληροί το αντιστατικό πρότυπο της βιομηχανίας ηλεκτρονικών
- Αρθρωτό πλαίσιο αλουμινίου, εύκολη εγκατάσταση, αποσυναρμολόγηση και μετακίνηση
- Ρύθμιση ταχύτητας χωρίς βήματα, σταθερή μετάδοση, χαμηλό ποσοστό αστοχίας
- Ανθρωποκεντρικός σχεδιασμός σταθμού εργασίας για μείωση της κόπωσης των εργαζομένων
- Ευρεία συμβατότητα για διάφορες διαδικασίες συναρμολόγησης ηλεκτρονικών
Προδιαγραφές & Μεταπωλήσεις
Παρέχουμε πλήρες σχέδιο εγκατάστασης και εγχειρίδιο λειτουργίας. 12 μήνες εγγύηση για ολόκληρο τον εξοπλισμό. Δωρεάν τεχνική υποστήριξη για αντιμετώπιση προβλημάτων, προμήθεια ανταλλακτικών και ανακατασκευή γραμμής. Το εργοστάσιο παραγωγής μας ελέγχει αυστηρά κάθε γραμμή μεταφορέα πριν από την παράδοση, δοκιμάζει την αντιστατική απόδοση και την κατάσταση λειτουργίας για να εγγυηθεί σταθερή ποιότητα.
Κατάλληλο για μικρές οικιακές συσκευές, ψηφιακά προϊόντα, συνδετήρες, αισθητήρες και άλλες διαδικασίες συναρμολόγησης, δοκιμής και συσκευασίας ηλεκτρονικών προϊόντων.
Διάταξη Γραμμής & Υπηρεσία Εγκατάστασης
Οι γραμμές μεταφορέων πάγκων εργασίας διατάσσονται ανάλογα με τον αριθμό των σταθμών και τις θέσεις των χειριστών σας, και ένα δωρεάν σχέδιο δείχνει το ύψος του πάγκου, τη θέση της γραμμής ιμάντα, τις θέσεις της λωρίδας πριζών και της μπάρας φωτισμού. Τα αρθρωτά τμήματα αλουμινίου είναι προ-τρυπημένα, ώστε η γραμμή να συναρμολογείται, να ευθυγραμμίζεται και να τίθεται σε λειτουργία γρήγορα, με καθοδήγηση εγκατάστασης από απόσταση.
Διαμόρφωση Ταχύτητας, Κίνησης & Φορτίου
Έλεγχος μεταφορέα μεταβλητής ταχύτητας από 0 έως 5 m/min μέσω κινητήρα με μειωτήρα και έλεγχο μετατροπέα συχνότητας παρέχει ρύθμιση μεταβλητής ταχύτητας μεταφορέα ανά τμήμα. Επιλογές ισχύος κινητήρα κίνησης 220V ή 380V ταιριάζουν στην παροχή του χώρου σας, και η διακοπή του μεταφορέα σε λειτουργία κρούσης ταιριάζει στους σταθμούς μεταφορέα takt time.
Λειτουργία, Συντήρηση & Ενεργειακή Χρήση
Ο ιμάντας ESD και το πλαίσιο αλουμινίου παράγουν χαμηλό θόρυβο κατά τη λειτουργία του μεταφορέα, και ο ενεργειακά αποδοτικός κινητήρας διατηρεί χαμηλή κατανάλωση ενέργειας σε δύο βάρδιες. Η εύκολη πρόσβαση για συντήρηση περιλαμβάνει ρύθμιση τάσης ιμάντα, γρήγορη αντικατάσταση ιμάντα και διαθεσιμότητα ανταλλακτικών για ιμάντες, πρίζες και εξαρτήματα ελέγχου.
Πιστοποίηση, Εγγύηση & Ανταλλακτικά
Η γραμμή παράγεται υπό σύστημα ποιότητας ISO με αναφορές αντίστασης επιφάνειας ESD, ηλεκτρικές δηλώσεις και λίστες συσκευασίας. Μια εγγύηση 12 μηνών καλύπτει το πλαίσιο, τον κινητήρα κίνησης και τα ηλεκτρικά αξεσουάρ με υποστήριξη απομακρυσμένης επαλήθευσης ESD.
Χρόνος Παράδοσης, Όροι Παραγγελίας & Συσκευασία
Ελάχιστη παραγγελία 1 σετ, διαθέσιμη προσαρμογή ενός σετ και επωνυμία γραμμής μεταφορέα OEM. Χρόνος παράδοσης 15-20 ημέρες με μηνιαία παραγωγική ικανότητα 300 σετ, υποστήριξη γραμμής συναρμολόγησης με σύντομο χρόνο παράδοσης κατόπιν αιτήματος. Εξαγωγή σε ξύλινη θήκη και φόρτωση εμπορευματοκιβωτίου από τη δική μας γραμμή παραγωγής.
Εφαρμογή & Συμβατότητα με Κλάδους
Κατασκευασμένο για σταθμούς συγκόλλησης και δοκιμών γραμμής συναρμολόγησης ηλεκτρονικών, τελική συναρμολόγηση γραμμής συναρμολόγησης συσκευών, εργασία μονάδων γραμμής παραγωγής μπαταριών και πάγκους επιθεώρησης γραμμής παραγωγής ημιαγωγών.
Διαμόρφωση Σταθμού Εργασίας & Εργονομίας
Κάθε σταθμός πάγκου εργασίας παραδίδεται με μπάρες φωτισμού LED, σταθμό εργασίας ανεμιστήρα ψύξης, λωρίδα πρίζας, βάση δοχείου εξαρτημάτων και ράγα κρέμασης εργαλείων ως στάνταρ επιλογές. Το ύψος εργασίας ορίζεται μεταξύ 750 και 1100mm για εργονομική στάση γραμμής συναρμολόγησης, με ρυθμιζόμενα πόδια μεταφορέα για λεπτή διόρθωση.
Προστασία Ασφαλείας & Ενσωμάτωση Γραμμής
Τα πλαίσια πάγκων χρησιμοποιούν προστατευτικά κιγκλιδώματα στα άκρα του μεταφορέα και ημίκλειστο σχεδιασμό μεταφορέα πάνω από την επιστροφή του ιμάντα, με προστασία από σημεία τσιμπήματος στον κινητήρα και κουμπιά έκτακτης ανάγκης του μεταφορέα σε κάθε ομάδα σταθμών. Η γραμμή προσφέρει συμβατότητα με τροχούς για ράφια εξαρτημάτων, σύνδεση με σωλήνες lean για πλευρικά τραπέζια και πιστοποιημένη τεκμηρίωση μεταφορέα CE κατόπιν αιτήματος.
