Η αντιστατική μας γραμμή συναρμολόγησης κυρτών ιμάντων είναι ένα προσαρμοσμένο αρθρωτό σύστημα μεταφοράς, που χρησιμοποιείται ευρέως στη συναρμολόγηση ηλεκτρονικών, τη δοκιμή εξαρτημάτων, τη συσκευασία τελικών προϊόντων, την κυκλοφορία ημικατεργασμένων αγαθών και την παραγωγή εργαστηρίων καθαρού χώρου. Αυτός ο ιμάντας στροφής λύνει το πρόβλημα του περιορισμένου χώρου του εργαστηρίου, επιτρέποντας στις γραμμές παραγωγής να στρίβουν και να σχηματίζουν συνεχή παραγωγή κλειστού βρόχου χωρίς επιπλέον χειρισμό υλικών.
Ιμάντας & Αντιστατική Απόδοση
Ο ιμάντας μεταφοράς υιοθετεί υψηλής ποιότητας πράσινο αντιστατικό υλικό PVC. Η αντίσταση επιφάνειας του ιμάντα ελέγχεται εντός του τυπικού αντιστατικού εύρους, το οποίο μπορεί να απελευθερώνει συνεχώς και με ασφάλεια τον στατικό ηλεκτρισμό που παράγεται από την τριβή μεταξύ των προϊόντων και της επιφάνειας του ιμάντα κατά τη διάρκεια της συναρμολόγησης. Αποτρέπει αποτελεσματικά τη ζημιά από ηλεκτροστατική εκκένωση (ESD) σε ευαίσθητα ηλεκτρονικά τσιπ, πλακέτες κυκλωμάτων και εξαρτήματα ακριβείας, μειώνει το ποσοστό απορρίψεων προϊόντων και βελτιώνει την απόδοση παραγωγής. Ο ιμάντας είναι ανθεκτικός στη φθορά, αντιολισθητικός, εύκαμπτος, εύκολος στον καθαρισμό και τη συντήρηση. Διατίθενται προσαρμοσμένα χρώματα και αντιστατικές βαθμίδες για διαφορετικές απαιτήσεις της βιομηχανίας.
Πλαίσιο & Δομή
Ολόκληρο το πλαίσιο συναρμολογείται από βιομηχανικά προφίλ κράματος αλουμινίου. Το προφίλ αλουμινίου διαθέτει υψηλή δομική ακαμψία, ελαφρύ βάρος, αντοχή στη σκουριά και τη διάβρωση. Σε αντίθεση με τα συγκολλημένα πλαίσια από ανθρακούχο χάλυβα, αυτή η αρθρωτή δομή δεν απαιτεί συγκόλληση επί τόπου. Μπορεί να συναρμολογηθεί, να αποσυναρμολογηθεί ή να επαναρυθμιστεί γρήγορα εάν αλλάξετε τη διάταξη του εργαστηρίου σας αργότερα.

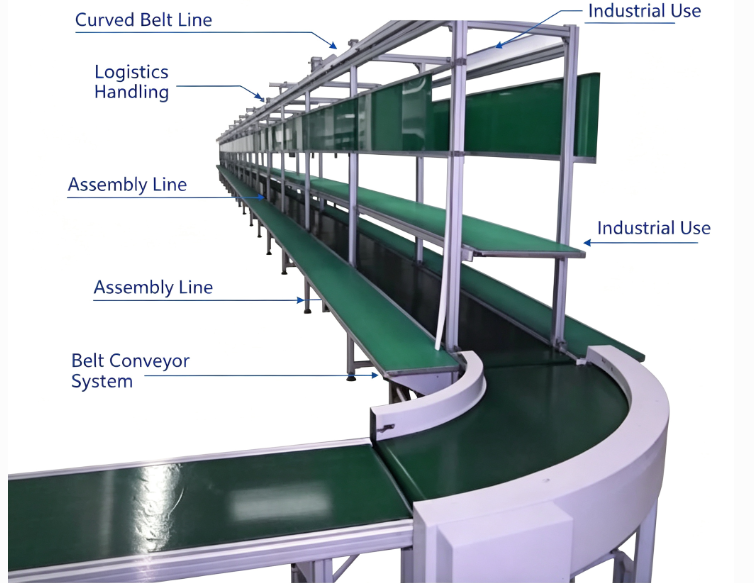

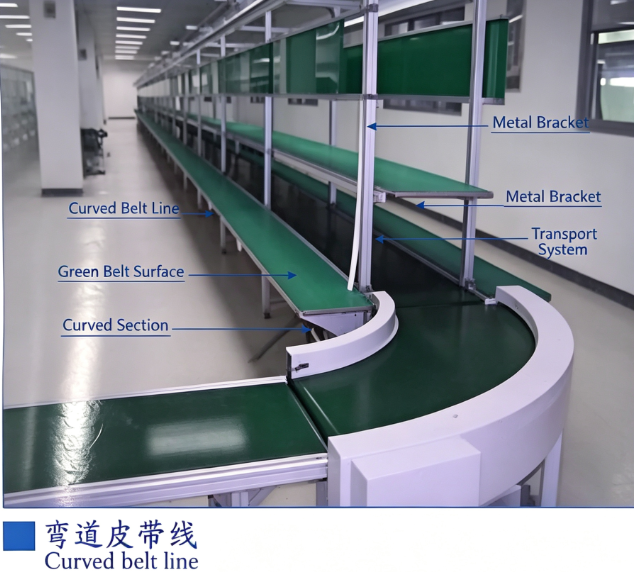

Προμηθεύουμε τμήματα στροφής 90° και 180°, τα οποία συνδέουν απρόσκοπτα ευθύγραμμα τμήματα μεταφοράς. Το κυρτό τμήμα υιοθετεί ειδικό σχεδιασμό ομάδας κυλίνδρων στροφής για να αποφευχθεί η απόκλιση του ιμάντα, το τσαλάκωμα ή η ολίσθηση του ιμάντα κατά τη συνεχή λειτουργία. Η διπλή δομή είναι προαιρετική, η οποία μπορεί να πραγματοποιήσει ανεξάρτητη μεταφορά άνω και κάτω στρώσης για κυκλοφορία και επιστροφή υλικού.
Σύστημα κίνησης & ελέγχου
Εξοπλισμένο με κινητήρα ρύθμισης ταχύτητας μεταβλητής συχνότητας και μειωτήρα. Η ταχύτητα μεταφοράς μπορεί να ρυθμιστεί συνεχώς από 0,1 m/min έως 5 m/min, για να ταιριάζει με τον διαφορετικό κύκλο παραγωγής σας. Ολόκληρη η γραμμή λειτουργεί ομαλά, με χαμηλή δόνηση και χαμηλό θόρυβο. Μπορούν να εγκατασταθούν κουμπί διακοπής έκτακτης ανάγκης, προστασία υπερφόρτωσης και προστατευτικό κάλυμμα για την ασφάλεια λειτουργίας.
Προαιρετικά αξεσουάρ
Υποστηρίζουμε την προσθήκη αντίστοιχων αξεσουάρ σύμφωνα με τις απαιτήσεις σας: αντιστατικό πλευρικό πάγκο εργασίας, βάση φωτιστικού, ράφι αποθήκευσης υλικών, αντιστατικό διάφραγμα, κουτί τοποθέτησης εξαρτημάτων, πρίζα, κάλυμμα σκόνης, ποδαράκι για ρύθμιση ύψους. Οι εργαζόμενοι μπορούν να ολοκληρώσουν τη συναρμολόγηση, την επιθεώρηση και τις δοκιμές απευθείας στον πλευρικό πάγκο εργασίας της γραμμής μεταφοράς.
Υπηρεσία προσαρμογής
Παρέχουμε πλήρη υπηρεσία προσαρμογής μιας στάσης. Το πλάτος του ιμάντα, το συνολικό μήκος της γραμμής, η ακτίνα στροφής, το ύψος εργασίας, η ισχύς του κινητήρα, η μονή/διπλή δομή, το χρώμα του ιμάντα, η αντιστατική βαθμίδα, η διαμόρφωση των αξεσουάρ μπορούν όλα να προσαρμοστούν με βάση το σχέδιο του εργοστασίου σας, τη διάσταση του εργαστηρίου και τη διαδικασία παραγωγής.
Η Υπηρεσία μας
Η τεχνική μας ομάδα προσφέρει σχεδιασμό διάταξης εργαστηρίου πριν από την πώληση, σχεδιασμό σχεδίων 2D/3D, προσφορά έργου. Παρέχουμε οδηγίες εγκατάστασης, εγχειρίδιο λειτουργίας και μακροχρόνια τεχνική υποστήριξη μετά την πώληση. Μπορούμε επίσης να κανονίσουμε απομακρυσμένη καθοδήγηση μέσω βίντεο για την έναρξη λειτουργίας του εξοπλισμού.
Υπηρεσία διάταξης γραμμής & εγκατάστασης
Οι κυρτές γραμμές σχεδιάζονται γύρω από τη γωνία στροφής και το πλάτος του διαδρόμου, με δωρεάν σχέδιο που δείχνει ακτίνα 90 ή 180 μοιρών, ύψος εργασίας μεταξύ 750 και 1200 mm και πλάτος ιμάντα εντός της στροφής. Οι μονάδες πλαισίου και καμπύλης φτάνουν προ-συναρμολογημένες στο σχέδιο, και η εγκατάσταση ανατίθεται απομακρυσμένα.
Διαμόρφωση ταχύτητας, κίνησης & φορτίου
Έλεγχος μεταφορέα μεταβλητής ταχύτητας από 0,1 έως 5 m/min μέσω μεταφορέα με μειωτήρα και έλεγχο inverter παρέχει ομαλή μεταφορά γύρω από την καμπύλη. Το πλάτος του ιμάντα κυμαίνεται από 100 έως 800 mm, και η διακοπή του μεταφορέα με λειτουργία παλμού μπορεί να ρυθμιστεί σε κάθε σταθμό κατά μήκος της στροφής.
Λειτουργία, συντήρηση & κατανάλωση ενέργειας
Ο αντιστατικός ιμάντας και το πλαίσιο αλουμινίου διατηρούν τη λειτουργία σε χαμηλό επίπεδο θορύβου του μεταφορέα, με ενεργειακά αποδοτικό κινητήρα που επιτυγχάνει χαμηλή κατανάλωση ενέργειας. Ο σχεδιασμός του μεταφορέα εύκολης συντήρησης καλύπτει τη ρύθμιση της τάσης του ιμάντα στην καμπύλη και τη διαθεσιμότητα ανταλλακτικών για ιμάντες, κυλίνδρους και ελεγκτές συχνότητας.
Πιστοποίηση, εγγύηση & ανταλλακτικά
Η κυρτή γραμμή παράγεται υπό σύστημα ποιότητας ISO με αντίσταση αντιστατικού ιμάντα και δεδομένα ηλεκτρικών εξαρτημάτων που παρέχονται για έλεγχο. Μια εγγύηση 12 μηνών καλύπτει το πλαίσιο, τη μονάδα καμπύλης και τη μονάδα κίνησης, με απομακρυσμένη υποστήριξη για παρακολούθηση στις καμπύλες.
Χρόνος παράδοσης, όροι παραγγελίας & συσκευασία
Ελάχιστη παραγγελία 1 σετ, διαθέσιμη προσαρμογή ενός σετ και επωνυμία γραμμής μεταφοράς OEM. Χρόνος παράδοσης 15-20 ημέρες μετά την κατάθεση με μηνιαία παραγωγική ικανότητα 500 σετ, προμήθεια γραμμής συναρμολόγησης με σύντομο χρόνο παράδοσης κατόπιν αιτήματος. Εξαγωγή σε ξύλινη θήκη και φόρτωση εμπορευματοκιβωτίων από τη δική μας γραμμή παραγωγής.
Εφαρμογή & Βιομηχανική καταλληλότητα
Εγκαθίσταται όπου ο χώρος δαπέδου επιβάλλει στροφή σε γραμμή συναρμολόγησης ηλεκτρονικών, γωνιακά τμήματα γραμμής συναρμολόγησης συσκευών, δρομολόγηση καθαρού χώρου γραμμής παραγωγής ημιαγωγών και περιοχές δοκιμών που τροφοδοτούν σταθμό συσκευασίας.
Διαμόρφωση σταθμού εργασίας & εργονομίας
Οι σταθμοί καμπύλης και ευθείας δέχονται μπάρες φωτισμού LED, λωρίδα πρίζας, βάση κάδου εξαρτημάτων και ράγα ανάρτησης εργαλείων, με επιλογή σταθμού εργασίας ανεμιστήρα ψύξης σε σημεία συγκόλλησης. Το ύψος εργασίας κυμαίνεται από 750 έως 1200 mm ως εργονομική ρύθμιση γραμμής συναρμολόγησης, ρυθμιζόμενο μέσω των ρυθμιζόμενων ποδιών του μεταφορέα.
Προστασία ασφαλείας & ενσωμάτωση γραμμής
Οι μονάδες καμπύλης φέρουν πάνελ προστατευτικού κιγκλιδώματος μεταφορέα στην εξωτερική ακτίνα και προστασία σημείου πρεσαρίσματος στην επιστροφή του ιμάντα, με ημι-κλειστό σχεδιασμό μεταφορέα και κουμπιά διακοπής έκτακτης ανάγκης μεταφορέα και στα δύο άκρα. Η γραμμή συνδέεται με πλαίσια σύνδεσης σωλήνων και συμβατότητα με κυλινδρικές ράγες, και διατίθενται πιστοποιημένα έγγραφα μεταφορέα CE για έργα ΕΕ.
