Διμερή αυτόματη σύνδεση PCB.

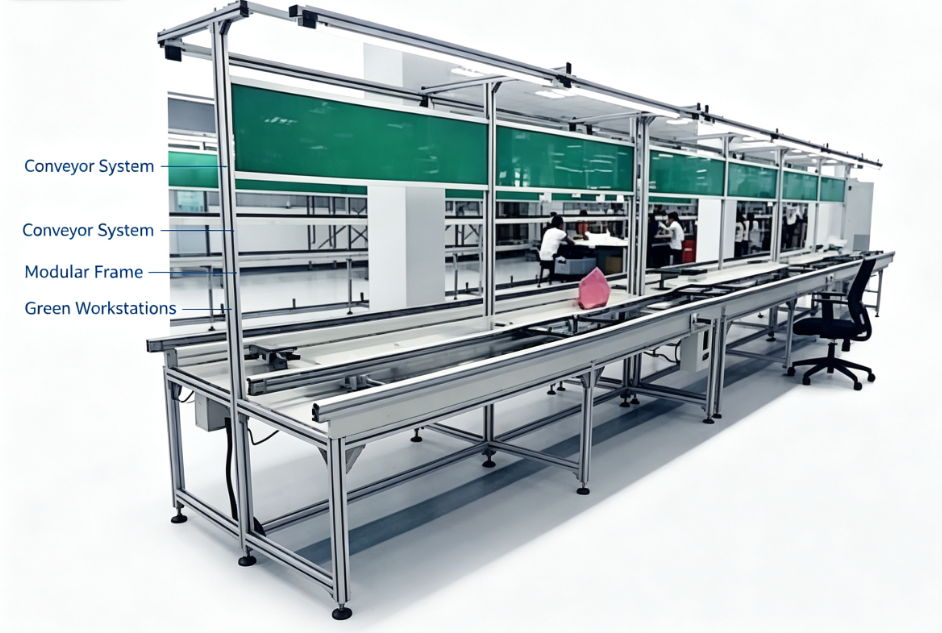

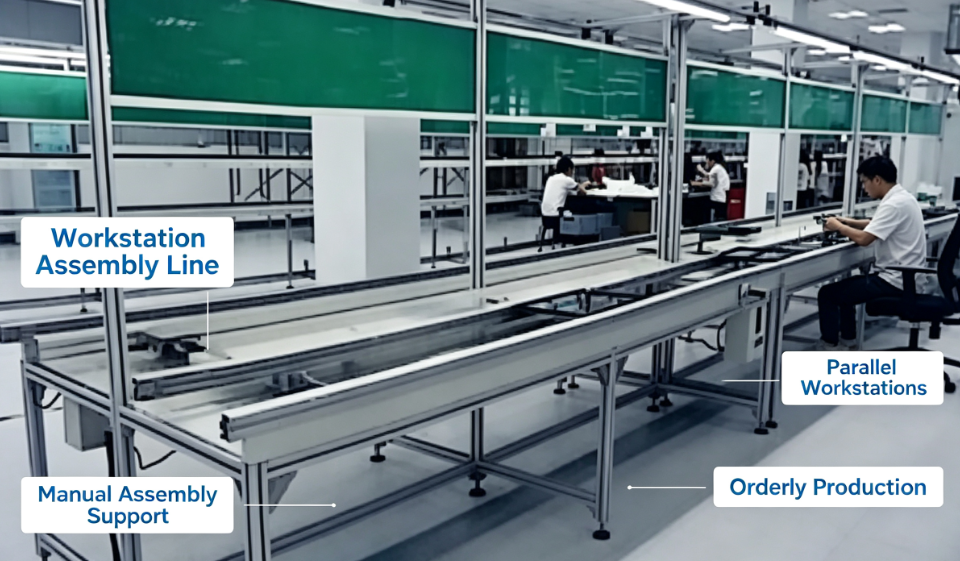

Η διπλή αυτόματη γραμμή εισαγωγής JP-DIP800-B είναι ειδικά σχεδιασμένη για τη συναρμολόγηση εξαρτημάτων DIP μέσω οπών σε εργαστήρια ηλεκτρονικής παραγωγής. Αυτός ο διπλής όψης μεταφορέας υιοθετεί πλαίσιο από κράμα αλουμινίου και σύστημα μετάδοσης με αντιστατική ζώνη, επιτρέποντας στους χειριστές να εργάζονται ταυτόχρονα και στις δύο πλευρές της γραμμής για την εισαγωγή αντιστάσεων, πυκνωτών, συνδετήρων και άλλων εξαρτημάτων μέσω οπών σε πλακέτες PCB. Μπορεί να συνδεθεί απρόσκοπτα με γραμμή παραγωγής SMT, μηχανή συγκόλλησης κυμάτων, φορτωτή & εκφορτωτή PCB για να σχηματίσει μια πλήρη ροή παραγωγής συναρμολόγησης DIP. Ευρέως εφαρμόζεται για ηλεκτρονικά ευρείας κατανάλωσης, οικιακές συσκευές, πλακέτες τροφοδοσίας, ηλεκτρονικά αυτοκινήτων, εργαστήρια συναρμολόγησης πλακετών κυκλωμάτων ελέγχου.

Κύρια Δομή & Υλικά

1. Πλαίσιο: Πλαίσιο από βιομηχανικό προφίλ αλουμινίου 6063-T5 υψηλής αντοχής, ανοδιωμένη επιφανειακή επεξεργασία, αντιδιαβρωτικό, στιβαρή δομή, εύκολη συναρμολόγηση και αποσυναρμολόγηση. Ρυθμιζόμενα πόδια για οριζόντια ευθυγράμμιση, προσαρμόζεται σε ανώμαλο δάπεδο εργοστασίου.
2. Μεταφορική Ζώνη: Εισαγόμενη αντιστατική πράσινη ζώνη PVC, αντίσταση επιφάνειας 10⁶~10⁹Ω, εξαλείφει αποτελεσματικά τον στατικό ηλεκτρισμό για την προστασία ευαίσθητων ηλεκτρονικών εξαρτημάτων PCB από ζημιές ESD. Ανθεκτική στη φθορά, χαμηλός θόρυβος, μεγάλη διάρκεια ζωής.
3. Οδηγός Ράγας: Προσαρμοσμένη αυλακωτή υποδοχή οδηγού PCB από κράμα αλουμινίου, ρυθμιζόμενο πλάτος, υποστηρίζει διαφορετικά μεγέθη πλακετών PCB. Ο σχεδιασμός πλάκας κατά της πτώσης αποτρέπει την πτώση της πλακέτας κυκλώματος κατά τη μεταφορά.
4. Σύστημα Τροφοδοσίας & Κίνησης: Μονοφασικός κινητήρας μεταβλητής ταχύτητας 220V, ρύθμιση ταχύτητας χωρίς βήματα από 0,1~5 m/min. Σταθερή μετάδοση αλυσίδας, χαμηλή τριβή, χωρίς ρύπανση λαδιού στις πλακέτες PCB.
5. Αξεσουάρ Σταθμού Εργασίας: Εξοπλισμένο με πράσινο αντιστατικό πάνελ εργασίας, σύστημα φωτισμού ανάρτησης, σχάρα πρίζας, σχάρα αποθήκευσης εξαρτημάτων, αυλάκι διαχείρισης καλωδίων. Κάθε σταθμός διαθέτει θύρα γείωσης ESD.

Βασικά Χαρακτηριστικά

Τεχνικές Παράμετροι

Βιομηχανία Εφαρμογής

Πλακέτα κυκλώματος οικιακών συσκευών, τροφοδοτικό μεταγωγής, πλακέτα οδηγού LED, πλακέτα ελέγχου ηλεκτρονικών αυτοκινήτων, πλακέτα ελεγκτή βιομηχανικού ελέγχου, πλακέτα κυκλώματος ηλεκτρονικών ιατρικών συσκευών, μητρική πλακέτα εξοπλισμού ασφαλείας και άλλη παραγωγή συναρμολόγησης εξαρτημάτων DIP μέσω οπών.

Υπηρεσία Προσαρμογής

Υποστηρίζουμε πλήρη μη τυποποιημένη προσαρμογή. Η ομάδα μηχανικών μας μπορεί να δημιουργήσει σχέδιο διάταξης, τρισδιάστατη προσομοίωση σύμφωνα με το μέγεθος του εργαστηρίου σας, τις διαστάσεις του PCB, τις απαιτήσεις παραγωγικής ικανότητας. Παρέχουμε καθοδήγηση εγκατάστασης επί τόπου, εκπαίδευση λειτουργίας και υπηρεσία συντήρησης μετά την πώληση.
